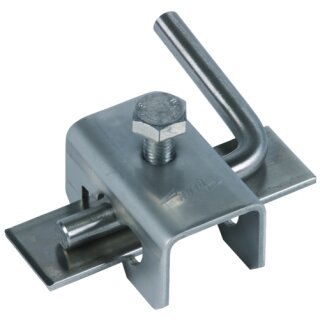

Verbindungsklemme für Fundamenterder NIRO VA Rd / Fl und Fl / Fl

Verbindungsklemme für Fundamenterder NIRO VA Rd / Fl und Fl / Fl

Artikelnummer: 308129
GTIN: 4013364099265
HAN: 308129
Kategorie: Bewehrungsklemmen
Hersteller: Dehn SE

Fabfikat: DEHN
Typ: VK EH R10 F30 V2A

Artikelmerkmale:
Werkstoff: NIRO (Edelstahl, V2A)
Klemmbereich Rd / Fl: (II) 10 / 30 mm
Klemmbereich Fl / Fl: (+/II) 30 / 30 mm
Schraube: M10 x 25 mm
Werkstoff Schraube: NIRO (Edelstahl, V2A)
Blitzstromtragfähigkeit (10/350 µs): H (100 kA)
Normenbezug: DIN EN 62561-1
Nettogewicht: 130,8 g/st
Zolltarifnummer: 85359000

4,91 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferstatus: Sofort lieferbar! Zwischenverkauf vorbehalten.
*Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stck.

DEHN Verbindungsklemme NIRO – für Fundamenterder und Bewehrung – Artikel 308129

Die DEHN Verbindungsklemme (Typ VK EH R10 F30 V2A) ist ein hochwertiges Bauteil aus Edelstahl (V2A), das speziell für den Einsatz in korrosionsgefährdeten Bereichen sowie im Fundament- und Blitzschutzbau entwickelt wurde. Dank des Werkstoffs NIRO bietet diese Klemme eine exzellente Langlebigkeit und Zuverlässigkeit bei der Verbindung von Rund- und Flachleitern.

Technische Highlights und Werkstoffvorteile

Hochwertiger Edelstahl (V2A): Sowohl die Klemme als auch die Schraube bestehen aus NIRO-Stahl, was sie besonders widerstandsfähig gegen Witterungseinflüsse macht.
Vielseitige Klemmkombinationen: Optimiert für Parallelverbindungen (II) von Rundleitern (10 mm) auf Flachstahl (30 mm) sowie für Kreuz- und Parallelverbindungen (+/II) von Flachstahl untereinander (30 x 30 mm).
Kompakte Bauweise: Die M10 x 25 mm Verschraubung erlaubt eine platzsparende und dennoch extrem kraftschlüssige Montage.
Geprüfte Sicherheit: Die Klemme ist blitzstromtragfähig und entspricht vollumfänglich der Norm DIN EN 62561-1.
Korrosionsschutz-Hinweis: Obwohl die Klemme aus V2A gefertigt ist, sollte bei einem Einsatz im Erdreich zusätzlich eine Korrosionsschutzbinde (z. B. DEHN-Art.-Nr. 556 125) verwendet werden, um höchste Schutzanforderungen zu erfüllen.

Wichtige Normen und Vorschriften für den Einbau

Der fachgerechte Einbau dieser Edelstahl-Klemme unterliegt den strengen Vorgaben der DIN EN 62305 (VDE 0185-305). Eine normkonforme Ausführung ist die Grundvoraussetzung für die technische Abnahme der gesamten Erdungsanlage.

Einbau durch Blitzschutzfachkraft und Dokumentationspflicht

Gemäß den gültigen Vorschriften darf die Montage ausschließlich durch eine qualifizierte Blitzschutzfachkraft erfolgen. Vor dem Einbau ist das Bauteil auf seinen ordnungsgemäßen Zustand zu kontrollieren.

Es besteht eine strikte Pflicht zur Dokumentation der gesamten Anlage. Da die Verbindungen nach Abschluss der Bauarbeiten (z. B. nach dem Betonieren) oft nicht mehr sichtbar sind, müssen detaillierte Protokolle und Bildnachweise der installierten Klemmen angefertigt werden.

Weiterführende Informationen

Detaillierte Einbauhinweise finden Sie in der Montageanleitung der Firma DEHN sowie in den Fachbroschüren auf www.elektro-plus.com.

Setzen Sie auf erstklassigen Korrosionsschutz mit Edelstahl-Komponenten von DEHN. Diese Klemme und das passende Zubehör für Ihr Projekt erhalten Sie auf blitzableitermaterial.de.

Haben Sie diese V2A-Klemme bereits in einem Projekt verbaut? Wir freuen uns über Ihre Produktbewertung auf blitzableitermaterial.de – Ihre Erfahrung unterstützt andere Profis bei der Planung hochwertiger Anlagen!

Angaben zur Produktsicherheit

Herstellerinformationen:

DEHN SE
Hans-Dehn-Str. 1
Bayern
Neumarkt, Deutschland, 92318
info@dehn.de
http://www.dehn.de

verantwortliche Person:

DEHN SE Rechtsabteilung
Hans-Dehn-Straße 1
Bayern
Neumarkt, Deutschland, 92318
legal@dehn.de
https://www.dehn.de/

Produkteigenschaft	Wert
Versandgewicht:	0,16 kg
Artikelgewicht:	0,13 kg

Downloads & Technische Dokumente

Hier finden Sie alle relevanten Dokumente und technischen Informationen zum Artikel:

Produktdatenblätter

Produktdatenblatt (PDF)

Technische Dokumentation

Einbauanleitung (PDF)

Zertifikate

Prüfzertifikate und Konformitätserklärungen können direkt beim Hersteller abgerufen werden:

Link Zertifikate auf dehn.de suchen

Wichtige Vorschriften für den Einbau von Fundamenterdern

Der Einbau eines Fundamenterders unterliegt strengen DIN-Vorschriften. Die Einhaltung dieser Normen ist zwingende Voraussetzung für die technische Abnahme und die anschließende Freigabe zur Inbetriebnahme Ihres Objektes.

Sicherheitshinweis: Der Fundamenterder darf ausschließlich durch eine Blitzschutzfachkraft oder unter deren direkter Aufsicht und Fachverantwortung installiert werden!

Dokumentations- und Nachweispflicht

Es ist gesetzlich vorgeschrieben, eine lückenlose Dokumentation der Erdungsanlage anzufertigen. Da die Anlage nach den Betonierarbeiten physisch nicht mehr kontrollierbar ist, müssen detaillierte Protokolle und aussagekräftiges Bildmaterial vom Aufbau erstellt werden.

Weiterführende Informationen zur aktuellen Einbauweise finden Sie in den Fachbroschüren auf www.elektro-plus.com oder im Download-Bereich der Firma DEHN unter dehn.de/de/downloads.

Download: Infoblätter & Dokumentation

Infoblatt:
Der Fundamenterder

Dokumentation:
Erdungsanlage

Klicken Sie auf die Vorschaubilder, um die PDF-Dokumente zu öffnen.

Video-Anleitung: Installation & Montage

Sehen Sie hier eine detaillierte Erklärung zum Einbau der Erdungsanlage.
