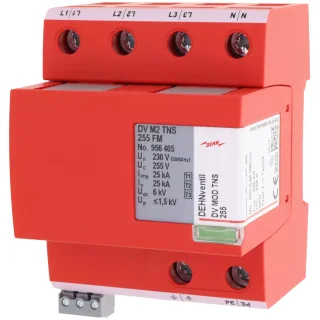

DEHNventil DV M2 TNS 255 FM Kombi-Ableiter Typ 1 + 2 + 3

DEHNventil DV M2 TNS 255 FM Kombi-Ableiter Typ 1 + 2 + 3

Artikelnummer: 956405
GTIN: 4013364510562
Kategorie: DEHNventil modular
Hersteller: Dehn SE

Fabfikat: DEHN
Typ: DV M2 TNS 255 FM

Artikelmerkmale:
SPD nach EN 61643-11 / ... IEC 61643-11: Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m): Typ 1 + Typ 2 + Typ 3
Netzform: TN-S-System
Nennspannung AC (UN): 230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC): 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal): 100 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (Iimp): 25 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (In): 25 / 100 kA
Schutzpegel [L-PE]/[N-PE] (UP ) (UP): ≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit AC (Ifi): 50 kAeff
Ansprechzeit (tA): ≤ 100 ns
Max. netzseitige Überstromschutz: 250 A gG
Betriebstemperaturbereich [Parallel]/[Durchgang] (TU ): -40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige: grün / rot
Anschlussquerschnitt (min.): 6 mm² ein- / feindrähtig
Anschlussquerschnitt (max.): 35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf: 35 mm Hutschiene nach EN 60715
Einbaubreite: 4 TE, DIN 43880
FM-Kontakte / Kontaktform: ja / Wechsler
Nettogewicht: 523,87 g/st

950,12 €

inkl. 19% USt. , Versandkostenfreie Lieferung nach DE.

Sofort verfügbar
Lieferstatus: Artikel ist keine Lagerwahre! Versandt erfolgt direkt durch Lieferanten.
*Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

DEHNventil modular – Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 für TN-S-Systeme – Artikel 956405

Das DEHNventil modular (Typ DV M2 TNS 255 FM) ist die technologische Benchmark für den Blitz- und Überspannungsschutz in modernen Elektroanlagen. Als modularer, anschlussfertiger Kombi-Ableiter auf Funkenstreckenbasis vereint er die Schutzklassen Typ 1, Typ 2 und Typ 3 in einem Gerät. Er wurde speziell für den Einsatz in TN-S-Systemen optimiert und bietet maximalen Schutz für Gebäude mit äußerem Blitzschutz oder Freileitungseinspeisung.

Zukunftsweisende Rapid Arc Control (RAC) Technologie

Das Herzstück des DEHNventils ist die patentierte RAC-Funkenstrecke. Diese Technologie ermöglicht eine extrem schnelle Begrenzung der Energie bei Blitzeinschlägen und Überspannungen.

Überlegene Folgestromlöschfähigkeit: Mit einem Wert von 50 kAeff bewältigt das Gerät Netzfolgeströme sicher und garantiert eine hohe Anlagenverfügbarkeit.
Sicherungsloser Betrieb & Selektivität: Durch die präzise Steuerung werden Vorsicherungen ab 35 A gG nicht unnötig ausgelöst. Dies gewährleistet eine unterbrechungsfreie Stromversorgung Ihrer Anlage selbst im Fehlerfall.

Energetische Koordination – Kompletter Schutz bis zum Endgerät

Dank der energetischen Koordination schützt das DEHNventil empfindliche elektronische Endgeräte in einem Radius von ≤ 10 m direkt mit. Der Schutzpegel liegt bei extrem niedrigen ≤ 1,5 kV, was weit unter den Isolations-Bemessungsstoßspannungen moderner Haushaltselektronik und IT-Systeme liegt. Damit sparen Sie in vielen Fällen die Installation zusätzlicher Ableiterstufen in Unterverteilungen.

Höchste Belastbarkeit für den Bauwerksschutz

Mit einer Blitzstromtragfähigkeit von 25 kA (10/350 µs) pro Pol und einer Gesamtkapazität von 100 kA ist dieses Gerät für alle Blitzschutzklassen gerüstet. Die thermische Stabilität wird durch eine spezifische Energie von 156,25 kJ/Ohm pro Pol untermauert. Auch gegenüber Netzinstabilitäten ist das Gerät gefeit: Die TOV-Festigkeit von 440 V über 120 Minuten schützt zuverlässig vor zeitweiligen Überspannungen.

Modularität und Fernsignalisierung für Profis

Das DEHNventil modular ist konsequent auf einfache Wartung und Überwachung ausgelegt:

Steckbare Schutzmodule: Die Module sind sicher im Basisteil verriegelt und können im Falle eines Defekts werkzeuglos getauscht werden – ohne Unterbrechung der Stromversorgung.
Optische Statusanzeige: Die mechanische grün-rote Anzeige gibt sofortige Rückmeldung über den Zustand der Ableiter.
FM-Fernsignalisierung: Über den integrierten potenzialfreien Wechslerkontakt binden Sie den Status des Überspannungsschutzes direkt in die Gebäudeleittechnik oder Smart-Home-Systeme ein.

Montage und Installation

Mit einer Einbaubreite von 4 Teilungseinheiten (TE) fügt sich das Gerät perfekt auf jede 35 mm Hutschiene ein. Die massiven Anschlussklemmen ermöglichen Querschnitte bis 35 mm², was eine professionelle Verdrahtung unterstützt und eine netzseitige Vorsicherung bis 250 A gG erlaubt.

Sichern Sie Ihr Projekt mit der Erstausrüsterqualität von DEHN SE. Das DEHNventil sowie alle Komponenten für einen normgerechten Blitzschutz-Potenzialausgleich finden Sie auf blitzableitermaterial.de.

Haben Sie das DEHNventil bereits erfolgreich installiert? Wir freuen uns sehr über Ihre Produktbewertung auf blitzableitermaterial.de – Ihre praktische Erfahrung hilft anderen Fachhandwerkern bei der Auswahl der richtigen Schutzkomponenten!

Angaben zur Produktsicherheit

Herstellerinformationen:

DEHN SE
Hans-Dehn-Str. 1
Bayern
Neumarkt, Deutschland, 92318
info@dehn.de
http://www.dehn.de

verantwortliche Person:

DEHN SE Rechtsabteilung
Hans-Dehn-Straße 1
Bayern
Neumarkt, Deutschland, 92318
legal@dehn.de
https://www.dehn.de/

Produkteigenschaft	Wert
Versandgewicht:	0,85 kg
Artikelgewicht:	0,52 kg
Inhalt:	1,00 Stück
Abmessungen ( Länge × Breite × Höhe ):	7,30 × 7,20 × 9,00 cm

Technische Daten – DEHNventil modular (956 405)

Typ	DV M2 TNS 255 FM
Art.-Nr.	956 405
SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (UN)	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC)	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal)	100 kA
Spezifische Energie [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Blitzstoßstrom (10/350 µs) [L, N-PE] (Iimp)	25 kA
Spezifische Energie [L, N-PE] (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L/N-PE] / [L1+L2+L3+N-PE] (In)	25 / 100 kA
Schutzpegel (UP)	≤ 1,5 / ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (Uoc)	6 kV
Folgestromlöschfähigkeit AC (Ifi)	50 kAeff
Folgestrombegrenzung / Selektivität	Nichtauslösen einer 35 A gG Sicherung bis 50 kAeff (prosp.)
Ansprechzeit (tA)	≤ 100 ns
Max. Vorsicherung (L) bis Ik = 50 kAeff	250 A gG
TOV-Spannung [L-N] (UT) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich [Parallel]/[Durchgang] (TU )	40 °C ... +80 °C / -40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (min.)	6 mm² ein- / feindrähtig
Anschlussquerschnitt (L1, L2, L3, N, PE, 9) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusematerial	Thermoplast, Farbe grau, UL 94 V-0
Einbauort / Schutzart	Innenraum / IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	VDE, KEMA, UL
FM-Kontakte / Kontaktform	ja / Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:
Max. prospektiver Kurzschlussstrom	100 kAeff (220 kApeak)
Begrenzung/Löschung von Netzfolgeströmen	bis 100 kAeff (220 kApeak)
Max. Vorsicherung (L) bis Ik = 100 kAeff	250 A gG
Nettogewicht	523,87 g/st
