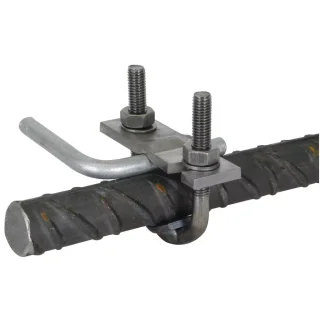

Armierungsklemme U- Form St/blank für Bewehrungseisen mit Erdungsband / Runddraht

Armierungsklemme U- Form St/blank für Bewehrungseisen mit Erdungsband / Runddraht

Artikelnummer: 308045
GTIN: 4013364124455
HAN: 308045
Kategorie: Bewehrungsklemmen
Hersteller: Dehn SE

Fabfikat: DEHN
Typ: BVK 16.48 6.10 FL40 BSB STBL

Artikelmerkmale:
Werkstoff: St/blank (Stahl, blank)
Klemmbereich Rd / Rd: (II) 16-48 / 6-10 mm
Klemmbereich Rd / Fl: (II) 16-48 / 30-40 mm
Schraube: Bügelschraube M10 x 48 mm
Werkstoff Schraube: St/blank (Stahl, blank)
Blitzstromtragfähigkeit (10/350 µs): N (50 kA)
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C): 16 kA
Nettogewicht: 261,7 g/st
Zolltarifnummer: 85389099

16,72 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferstatus: Sofort lieferbar! Zwischenverkauf vorbehalten.
*Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stck.

DEHN Bügelklemme für große Bewehrungsdurchmesser – Artikel 308045

Die DEHN Bügelklemme (Typ BVK 16.48 6.10 FL40 BSB STBL) ist die professionelle Lösung für die Verbindung von Erdungsleitern mit besonders massiven Bewehrungsstählen. In der Ausführung Stahl blank (St/blank) ist sie speziell für den Einsatz innerhalb des Betonfundaments konzipiert, um eine dauerhafte und hochbelastbare elektrische Verbindung im Blitzschutz-Potentialausgleich sicherzustellen.

Technische Highlights und enorme Leistungsfähigkeit

Extremer Klemmbereich: Dank der robusten Bügelschraube können Bewehrungsstähle mit einem Durchmesser von 16 mm bis zu 48 mm problemlos kontaktiert werden.
Anschlussflexibilität: Die Klemme verbindet diese großen Durchmesser parallel (II) mit Rundleitern (6-10 mm) oder Flachstahl (30-40 mm).
Höchste Kurzschlussfestigkeit: Mit einer Belastbarkeit von 16 kA (1 s; ≤ 300 °C) ist diese Klemme für höchste energetische Anforderungen in Erdungsanlagen ausgelegt.
Vielseitige Anordnung: Einsetzbar als Parallelverbinder, Längsverbinder sowie als Rohrschelle für Parallelverbindungen.
Geprüfte Normen: Vollständig konform mit der DIN EN 62561-1 für Blitzschutzsystembauteile.

Wichtige Normen und Vorschriften für den Einbau

Der fachgerechte Einbau dieser Bügelklemme ist an die strengen Vorgaben der DIN EN 62305 (VDE 0185-305) gebunden. Nur eine normkonforme Installation garantiert die technische Abnahme und die langfristige Sicherheit des Gebäudes.

Einbau durch Blitzschutzfachkraft und Dokumentationspflicht

Gemäß den gültigen Vorschriften darf die Montage ausschließlich durch eine qualifizierte Blitzschutzfachkraft erfolgen. Vor dem Verbau ist das Bauteil auf seinen ordnungsgemäßen Zustand zu prüfen.

Da die Klemme nach dem Betonieren nicht mehr physisch kontrolliert werden kann, besteht eine strikte Pflicht zur Dokumentation. Der fachgerechte Einbau muss zwingend durch Protokolle und aussagekräftige Bildnachweise für die Bauabnahme belegt werden.

Weiterführende Informationen

Detaillierte Installationshinweise entnehmen Sie bitte den Fachinformationen auf www.elektro-plus.com oder dem Download-Portal der Firma DEHN (https://www.dehn.de/de/downloads).

Vertrauen Sie bei großen Querschnitten auf die bewährte Qualität von DEHN. Diese Spezialklemme sowie das passende Material für Ihre Erdungsanlage finden Sie auf blitzableitermaterial.de.

Haben Sie dieses Bauteil bereits bei massiven Fundamenten eingesetzt? Wir freuen uns über Ihre Produktbewertung auf blitzableitermaterial.de – Ihr Feedback hilft anderen Fachkräften bei der Auswahl der richtigen Schwerlast-Komponenten!

Angaben zur Produktsicherheit

Herstellerinformationen:

DEHN SE
Hans-Dehn-Str. 1
Bayern
Neumarkt, Deutschland, 92318
info@dehn.de
http://www.dehn.de

verantwortliche Person:

DEHN SE Rechtsabteilung
Hans-Dehn-Straße 1
Bayern
Neumarkt, Deutschland, 92318
legal@dehn.de
https://www.dehn.de/

Produkteigenschaft	Wert
Versandgewicht:	0,35 kg
Artikelgewicht:	0,26 kg
Abmessungen ( Länge × Breite × Höhe ):	8,80 × 3,00 × 9,20 cm

Downloads & Technische Dokumente

Hier finden Sie alle relevanten Dokumente und technischen Informationen zum Artikel:

Produktdatenblätter

Produktdatenblatt (PDF)

Technische Dokumentation

Einbauanleitung (PDF)

Zertifikate

Prüfzertifikate und Konformitätserklärungen können direkt beim Hersteller abgerufen werden:

Link Zertifikate auf dehn.de suchen

Wichtige Vorschriften für den Einbau von Fundamenterdern

Der Einbau eines Fundamenterders unterliegt strengen DIN-Vorschriften. Die Einhaltung dieser Normen ist zwingende Voraussetzung für die technische Abnahme und die anschließende Freigabe zur Inbetriebnahme Ihres Objektes.

Sicherheitshinweis: Der Fundamenterder darf ausschließlich durch eine Blitzschutzfachkraft oder unter deren direkter Aufsicht und Fachverantwortung installiert werden!

Dokumentations- und Nachweispflicht

Es ist gesetzlich vorgeschrieben, eine lückenlose Dokumentation der Erdungsanlage anzufertigen. Da die Anlage nach den Betonierarbeiten physisch nicht mehr kontrollierbar ist, müssen detaillierte Protokolle und aussagekräftiges Bildmaterial vom Aufbau erstellt werden.

Weiterführende Informationen zur aktuellen Einbauweise finden Sie in den Fachbroschüren auf www.elektro-plus.com oder im Download-Bereich der Firma DEHN unter dehn.de/de/downloads.

Download: Infoblätter & Dokumentation

Infoblatt:
Der Fundamenterder

Dokumentation:
Erdungsanlage

Klicken Sie auf die Vorschaubilder, um die PDF-Dokumente zu öffnen.

Video-Anleitung: Installation & Montage

Sehen Sie hier eine detaillierte Erklärung zum Einbau der Erdungsanlage.
