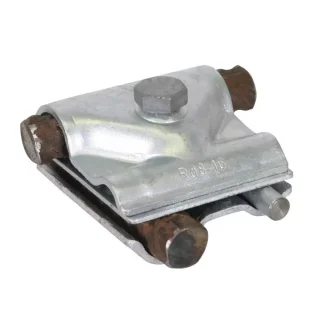

Bewehrungsklemme Maxi Mv Klemme St/tZn 8-16 mm / 15-25 mm

Bewehrungsklemme Maxi Mv Klemme St/tZn 8-16 mm / 15-25 mm

Artikelnummer: 308041
GTIN: 4013364056411
HAN: 308041
Kategorie: Bewehrungsklemmen
Hersteller: Dehn SE

Fabfikat: DEHN
Typ: MAMVK 8.16 15.25 STTZN

Artikelmerkmale:
Werkstoff Klemme: St/tZn (Stahl, feuerverzinkt)
Klemmbereich Rd: 8-16 / 15-25 mm
Materialstärke: 3,0 / 2,0 mm
Schraube: M12 x 65 mm
Werkstoff Schraube: St/tZn (Stahl, feuerverzinkt)
Blitzstromtragfähigkeit (10/350 µs): H (100 kA)
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C): 6,2 kA
Nettogewicht: 471,4 g/st
Zolltarifnummer: 85359000

6,84 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferstatus: Sofort lieferbar! Zwischenverkauf vorbehalten.

DEHN MAXI-MV-Klemme feuerverzinkt – für massive Bewehrungen – Artikel 308041

Die DEHN MAXI-MV-Klemme (Typ MAMVK 8.16 15.25 STTZN) ist die ideale Lösung für große Querschnitte in Blitzschutz- und Erdungsanlagen. Gefertigt aus feuerverzinktem Stahl (St/tZn), bietet sie einen hervorragenden Korrosionsschutz und mechanische Stabilität bei der Verbindung von Bewehrungsstählen mit Rund- oder Flachleitern.

Höchste Korrosionsbeständigkeit durch Vollverzinkung

Ein entscheidendes Qualitätsmerkmal unserer Klemmen ist die hochwertige Verarbeitung. Alle Bauteile sind fachgerecht entgratet und vollständig mit verzinkt. Im Gegensatz zu einfacher Schnittware, die lediglich nachträglich mit Zinkspray behandelt wurde, bietet dieses Verfahren einen lückenlosen Rundum-Schutz. Dies garantiert eine extrem langlebige und rostfreie Verwendung des Materials, auch unter schwierigen Bedingungen.

Technische Highlights und Einsatzbereiche

Großer Klemmbereich: Verbindet Rundleiter von 8-16 mm mit Bewehrungsstählen von 15-25 mm Durchmesser.
Flexible Montagevarianten: Einsetzbar als Parallelverbinder, Längsverbinder, T-Verbinder oder sogar als Rohrschelle.
Massive Verschraubung: Die M12 x 65 mm Schraube aus feuerverzinktem Stahl gewährleistet höchste Anpresskräfte für einen optimalen elektrischen Kontakt.
Geprüfte Sicherheit: Entspricht der Norm DIN EN 62561-1 und ist blitzstromtragfähig (Prüfzertifikat beachten).
Wichtiger Hinweis: Bei einer Installation im Erdreich muss die Klemme zwingend mit einer Korrosionsschutzbinde (z. B. DEHN-Art.-Nr. 556 125) umhüllt werden.

Wichtige Normen und Vorschriften für den Einbau

Der fachgerechte Einbau dieser Hochleistungsklemme unterliegt den strengen Vorgaben der DIN EN 62305 (VDE 0185-305). Eine normkonforme Ausführung ist für die technische Abnahme der Gesamtanlage zwingend erforderlich.

Einbau durch Blitzschutzfachkraft und Dokumentationspflicht

Die Montage darf ausschließlich durch eine qualifizierte Blitzschutzfachkraft durchgeführt werden. Da Bauteile nach dem Einbetonieren nicht mehr zugänglich sind, besteht eine strikte Pflicht zur Dokumentation. Der ordnungsgemäße Einbau muss durch Protokolle und Bildnachweise für die Abnahme belegt werden.

Weiterführende Informationen

Detaillierte Einbauhinweise finden Sie in der Montageanleitung von DEHN sowie unter www.elektro-plus.com.

Setzen Sie auf langlebige DEHN-Qualität für Ihre Erdungsanlage. Diese Klemme und passendes Zubehör finden Sie auf blitzableitermaterial.de.

Haben Sie dieses Produkt bereits verbaut? Wir freuen uns über Ihre Produktbewertung auf blitzableitermaterial.de – Ihr Feedback hilft anderen Fachhandwerkern bei der Planung!

Angaben zur Produktsicherheit

Herstellerinformationen:

DEHN SE
Hans-Dehn-Str. 1
Bayern
Neumarkt, Deutschland, 92318
info@dehn.de
http://www.dehn.de

verantwortliche Person:

DEHN SE Rechtsabteilung
Hans-Dehn-Straße 1
Bayern
Neumarkt, Deutschland, 92318
legal@dehn.de
https://www.dehn.de/

Produkteigenschaft	Wert
Versandgewicht:	0,51 kg
Artikelgewicht:	0,48 kg

Downloads & Technische Dokumente

Hier finden Sie alle relevanten Dokumente und technischen Informationen zum Artikel:

Produktdatenblätter

Produktdatenblatt (PDF)

Technische Dokumentation

Einbauanleitung (PDF)

Zertifikate

Prüfzertifikate und Konformitätserklärungen können direkt beim Hersteller abgerufen werden:

Link Zertifikate auf dehn.de suchen

Wichtige Vorschriften für den Einbau von Fundamenterdern

Der Einbau eines Fundamenterders unterliegt strengen DIN-Vorschriften. Die Einhaltung dieser Normen ist zwingende Voraussetzung für die technische Abnahme und die anschließende Freigabe zur Inbetriebnahme Ihres Objektes.

Sicherheitshinweis: Der Fundamenterder darf ausschließlich durch eine Blitzschutzfachkraft oder unter deren direkter Aufsicht und Fachverantwortung installiert werden!

Dokumentations- und Nachweispflicht

Es ist gesetzlich vorgeschrieben, eine lückenlose Dokumentation der Erdungsanlage anzufertigen. Da die Anlage nach den Betonierarbeiten physisch nicht mehr kontrollierbar ist, müssen detaillierte Protokolle und aussagekräftiges Bildmaterial vom Aufbau erstellt werden.

Weiterführende Informationen zur aktuellen Einbauweise finden Sie in den Fachbroschüren auf www.elektro-plus.com oder im Download-Bereich der Firma DEHN unter dehn.de/de/downloads.
