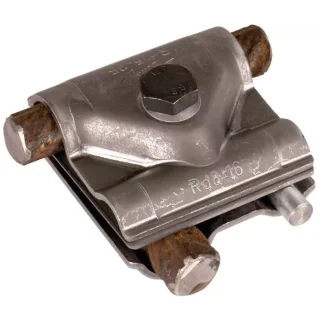

Bewehrungsklemme Maxi Mv Klemme St/blank 8-16 mm / 15-25 mm

Bewehrungsklemme Maxi Mv Klemme St/blank 8-16 mm / 15-25 mm

Artikelnummer: 308040
GTIN: 4013364055902
HAN: 308040
Kategorie: Bewehrungsklemmen
Hersteller: Dehn SE

Fabfikat: DEHN
Typ: MAMVK 8.16 15.25 STBL

Artikelmerkmale:
Werkstoff Klemme: St/blank (Stahl, blank)
Klemmbereich Rd: 8-16 / 15-25 mm
Materialstärke: 3,0 / 2,0 mm
Schraube: M12 x 65 mm
Werkstoff Schraube: St/blank (Stahl, blank)
Blitzstromtragfähigkeit (10/350 µs): H (100 kA)
Normenbezug: DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C): 10,2 kA
Zulassung: UL 467
Nettogewicht: 450,3 g/st
Zolltarifnummer: 85359000

5,82 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferstatus: Sofort lieferbar! Zwischenverkauf vorbehalten.
*Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stck.

DEHN MAXI-MV-Klemme – Hochleistungsverbinder für Bewehrungen – Artikel 308040

Die DEHN MAXI-MV-Klemme (Typ MAMVK 8.16 15.25 STBL) ist ein massiver Spezialverbinder für höchste Anforderungen in Blitzschutzsystemen und im Blitzschutz-Potentialausgleich. In der Ausführung Stahl blank (St/blank) ist sie gezielt für die sichere Verbindung von großen Bewehrungsstählen innerhalb des Betonfundaments konzipiert. Durch ihre robuste Bauart gewährleistet sie eine dauerhafte und verlässliche elektrische Leitfähigkeit.

Technische Highlights und Einsatzbereiche

Extremer Klemmbereich: Die Klemme ermöglicht die Verbindung von Rundleitern im Bereich von 8-16 mm mit massiven Bewehrungsstählen von 15-25 mm Durchmesser.
Vielseitige Anordnung: Sie ist universell einsetzbar als Parallelverbinder, Längsverbinder oder T-Verbinder und eignet sich zudem als Rohrschelle für entsprechende Durchmesser.
Massive Verschraubung: Die groß dimensionierte M12 x 65 mm Schraube sorgt für eine extrem hohe Presskraft und einen minimalen Übergangswiderstand.
Hohe Leistungsdaten: Mit einer Kurzschlussstromfestigkeit von 10,2 kA und der internationalen UL 467 Zulassung setzt diese Klemme Maßstäbe in puncto Sicherheit.
Korrosionsschutz-Hinweis: Bei einer Installation im Außenbereich oder direkt im Erdreich muss die Klemme zwingend mit einer Korrosionsschutzbinde (z. B. DEHN-Art.-Nr. 556 125) umhüllt werden, um die langlebige Funktion zu garantieren.

Wichtige Normen und Vorschriften für den Einbau

Der fachgerechte Einbau dieser Hochleistungsklemme unterliegt den strengen Vorgaben der DIN EN 62305 (VDE 0185-305). Eine präzise, normkonforme Ausführung ist für die technische Abnahme der Gesamtanlage absolut unerlässlich.

Einbau durch Blitzschutzfachkraft und Dokumentationspflicht

Die Montage darf ausschließlich durch qualifiziertes und geschultes Fachpersonal (Blitzschutzfachkraft) durchgeführt werden. Vor dem Einbau ist das Bauteil zwingend auf seinen ordnungsgemäßen Zustand zu prüfen.

Nach dem Einbetonieren sind die Verbindungsstellen nicht mehr zugänglich. Daher besteht eine strikte Pflicht zur Dokumentation. Der ordnungsgemäße Einbau muss durch detaillierte Protokolle und Bildnachweise für die technische Abnahme belegt werden.

Weiterführende Informationen

Detaillierte Installationshinweise und Anwendungsbeispiele finden Sie in der Montageanleitung der Firma DEHN sowie unter www.elektro-plus.com.

Setzen Sie bei großen Querschnitten auf die bewährte MAXI-Qualität von DEHN. Diesen Artikel und das passende Systemzubehör finden Sie auf blitzableitermaterial.de.

Haben Sie diese MAXI-Klemme bereits in einem Großprojekt eingesetzt? Wir freuen uns über Ihre Produktbewertung auf blitzableitermaterial.de – Ihr Feedback unterstützt andere Profis bei der Planung anspruchsvoller Erdungsanlagen!

Angaben zur Produktsicherheit

Herstellerinformationen:

DEHN SE
Hans-Dehn-Str. 1
Bayern
Neumarkt, Deutschland, 92318
info@dehn.de
http://www.dehn.de

verantwortliche Person:

DEHN SE Rechtsabteilung
Hans-Dehn-Straße 1
Bayern
Neumarkt, Deutschland, 92318
legal@dehn.de
https://www.dehn.de/

Produkteigenschaft	Wert
Versandgewicht:	0,49 kg
Artikelgewicht:	0,46 kg
Abmessungen ( Länge × Breite × Höhe ):	7,50 × 7,50 × 6,00 cm

Downloads & Technische Dokumente

Hier finden Sie alle relevanten Dokumente und technischen Informationen zum Artikel:

Produktdatenblätter

Produktdatenblatt (PDF)

Technische Dokumentation

Einbauanleitung (PDF)

Zertifikate

Prüfzertifikate und Konformitätserklärungen können direkt beim Hersteller abgerufen werden:

Link Zertifikate auf dehn.de suchen

Wichtige Vorschriften für den Einbau von Fundamenterdern

Der Einbau eines Fundamenterders unterliegt strengen DIN-Vorschriften. Die Einhaltung dieser Normen ist zwingende Voraussetzung für die technische Abnahme und die anschließende Freigabe zur Inbetriebnahme Ihres Objektes.

Sicherheitshinweis: Der Fundamenterder darf ausschließlich durch eine Blitzschutzfachkraft oder unter deren direkter Aufsicht und Fachverantwortung installiert werden!

Dokumentations- und Nachweispflicht

Es ist gesetzlich vorgeschrieben, eine lückenlose Dokumentation der Erdungsanlage anzufertigen. Da die Anlage nach den Betonierarbeiten physisch nicht mehr kontrollierbar ist, müssen detaillierte Protokolle und aussagekräftiges Bildmaterial vom Aufbau erstellt werden.

Weiterführende Informationen zur aktuellen Einbauweise finden Sie in den Fachbroschüren auf www.elektro-plus.com oder im Download-Bereich der Firma DEHN unter dehn.de/de/downloads.

Download: Infoblätter & Dokumentation

Infoblatt:
Der Fundamenterder

Dokumentation:
Erdungsanlage

Klicken Sie auf die Vorschaubilder, um die PDF-Dokumente zu öffnen.

Video-Anleitung: Installation & Montage

Sehen Sie hier eine detaillierte Erklärung zum Einbau der Erdungsanlage.
