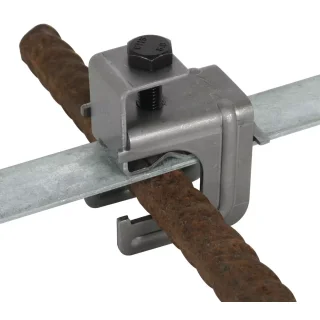

Druckbügelklemme für Fundamenterdungen St/blank

Druckbügelklemme für Fundamenterdungen St/blank

Artikelnummer: 308031
GTIN: 4013364136571
HAN: 308031
Kategorie: Bewehrungsklemmen
Hersteller: Dehn SE

Fabfikat: DEHN
Typ: VK DB 6.20 8.10 FL30 BSB STBL

Artikelmerkmale:
Werkstoff: St/blank (Stahl, blank)
Klemmbereich Rd / Rd: (+/II) 6-20 / 8-10 mm
Klemmbereich Rd / Fl: (+/II) 6-20 / 30 x 3-4 mm
Klemmbereich Fl / Fl: (+/II) 30 x 3-4 / 30 x 3-4 mm
Schraube: M10 x 35 mm
Werkstoff Schraube: St/blank (Stahl, blank)
Ausführung: ohne Klemmring
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C): 8,4 kA
Blitzstromtragfähigkeit (10/350 µs): N (50 kA)/H (100 kA)
Normenbezug: DIN EN 62561-1
Nettogewicht: 230,0 g/st
Zolltarifnummer: 85389099

3,57 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferstatus: Sofort lieferbar! Zwischenverkauf vorbehalten.

DEHN Druckbügelklemme für Fundamenterder und Bewehrung – Stahl blank – Artikel 308031

Die DEHN Druckbügelklemme (Typ VK DB 6.20 8.10 FL30 BSB STBL) ist ein hochflexibles und robustes Verbindungselement für den professionellen Erdungsbau. Dank ihrer speziellen Konstruktion als Druckbügelklemme eignet sie sich ideal für T-, Kreuz- und Parallelverbindungen innerhalb des Betonfundaments. In der Ausführung Stahl blank (St/blank) gewährleistet sie eine hervorragende elektrische Verbindung zum Bewehrungsstahl.

Technische Highlights und Leistungsmerkmale

Funktion der Druckbügelklemme: Diese Bauform ermöglicht eine besonders sichere und flächige Kontaktierung von Rund- und Flachleitern mit der Bewehrung.
Umfangreiche Klemmbereiche: Verbindet Rundleiter (6-20 mm / 8-10 mm), Rundleiter mit Flachstahl (30 x 3-4 mm) sowie Flachstähle untereinander.
Flexible Montage: Unterstützt Kreuzschaltungen (+), Parallelverbindungen (II) und T-Anschlüsse, was die Installation vor Ort massiv erleichtert.
Hohe Belastbarkeit: Mit einer Kurzschlussstromfestigkeit von 8,4 kA (1 s; ≤ 300 °C) bietet die Klemme hohe Sicherheitsreserven.
Geprüfte Qualität: Gefertigt nach DIN EN 62561-1 für Blitzschutzsystembauteile.

Wichtige Normen und Vorschriften für den Einbau

Der fachgerechte Einbau von Erdungskomponenten wie dieser Druckbügelklemme unterliegt strengen DIN-Vorschriften. Diese müssen zwingend eingehalten werden, da ohne eine normkonforme Ausführung keine technische Abnahme erfolgt und somit die Freigabe zur Inbetriebnahme des Objektes verweigert wird.

Einbau durch Blitzschutzfachkraft und Dokumentationspflicht

Gemäß den gültigen Normen darf die Installation ausschließlich durch eine qualifizierte Blitzschutzfachkraft oder unter deren direkter Aufsicht durchgeführt werden.

Zudem besteht eine strikte Pflicht zur Dokumentation der gesamten Erdungsanlage. Da der Aufbau nach dem Betonieren nicht mehr physisch kontrolliert werden kann, müssen detaillierte Protokolle und aussagekräftiges Bildmaterial erstellt werden, um die fachgerechte Verlegung nachzuweisen.

Weiterführende Informationen

Detaillierte Informationen zur aktuellen Einbauweise entnehmen Sie bitte den offiziellen Infobroschüren von www.elektro-plus.com oder dem Download-Bereich der Firma DEHN (https://www.dehn.de/de/downloads).

Vertrauen Sie auf DEHN-Qualität für eine normgerechte Fundamenterdung. Diese Druckbügelklemme sowie alle weiteren Systemkomponenten finden Sie auf blitzableitermaterial.de.

Haben Sie diese Druckbügelklemme bereits erfolgreich eingesetzt? Wir freuen uns über Ihre Produktbewertung auf blitzableitermaterial.de – Ihre Praxiserfahrung hilft anderen Fachhandwerkern bei der Planung!

Angaben zur Produktsicherheit

Herstellerinformationen:

DEHN SE
Hans-Dehn-Str. 1
Bayern
Neumarkt, Deutschland, 92318
info@dehn.de
http://www.dehn.de

verantwortliche Person:

DEHN SE Rechtsabteilung
Hans-Dehn-Straße 1
Bayern
Neumarkt, Deutschland, 92318
legal@dehn.de
https://www.dehn.de/

Produkteigenschaft	Wert
Versandgewicht:	0,27 kg
Artikelgewicht:	0,24 kg

Downloads & Technische Dokumente

Hier finden Sie alle relevanten Dokumente und technischen Informationen zum Artikel:

Produktdatenblätter

Produktdatenblatt (PDF)

Technische Dokumentation

Einbauanleitung (PDF)

Zertifikate

Prüfzertifikate und Konformitätserklärungen können direkt beim Hersteller abgerufen werden:

Link Zertifikate auf dehn.de suchen

Wichtige Vorschriften für den Einbau von Fundamenterdern

Der Einbau eines Fundamenterders unterliegt strengen DIN-Vorschriften. Die Einhaltung dieser Normen ist zwingende Voraussetzung für die technische Abnahme und die anschließende Freigabe zur Inbetriebnahme Ihres Objektes.

Sicherheitshinweis: Der Fundamenterder darf ausschließlich durch eine Blitzschutzfachkraft oder unter deren direkter Aufsicht und Fachverantwortung installiert werden!

Dokumentations- und Nachweispflicht

Es ist gesetzlich vorgeschrieben, eine lückenlose Dokumentation der Erdungsanlage anzufertigen. Da die Anlage nach den Betonierarbeiten physisch nicht mehr kontrollierbar ist, müssen detaillierte Protokolle und aussagekräftiges Bildmaterial vom Aufbau erstellt werden.

Weiterführende Informationen zur aktuellen Einbauweise finden Sie in den Fachbroschüren auf www.elektro-plus.com oder im Download-Bereich der Firma DEHN unter dehn.de/de/downloads.

Download: Infoblätter & Dokumentation

Infoblatt:
Der Fundamenterder

Dokumentation:
Erdungsanlage

Klicken Sie auf die Vorschaubilder, um die PDF-Dokumente zu öffnen.

Video-Anleitung: Installation & Montage

Sehen Sie hier eine detaillierte Erklärung zum Einbau der Erdungsanlage.
